محول من النوع الجاف 500kVA

يتميز محول Huawan من النوع الجاف بخاصية السلامة وحماية البيئة بدون مخاطر حريق أو انفجار. يتميز بتصميم عزل ممتاز وتبديد الحرارة ، ويدرك خسارة منخفضة ، وانخفاض مستوى الضجيج والتشغيل المستقر ، والتكيف مع ظروف العمل المختلفة. خالية من الصيانة وسهلة التركيب ، فهي تدعم التخصيص ويتم تطبيقها على نطاق واسع في نقل الطاقة وتوزيعها للبناء والطاقة والتجارة وغيرها من المجالات.

اتصل

المواصفات والمعايير

المعلَمة	التفاصيل
القدرة المقدرة	من kVA
تردد مصنّف	50 هرتز
الجهد المقنن	• 4 كيلو فولت
التصنيف الحالي	من من من من من
عدد المراحل	3 فاز
رمز مجموعة الاتصال	داين 11
خسارة عدم التحميل (عند الجهد المقنن)	أو كيلوواط
خسارة الحمل (عند درجة الحرارة المرجعية من ، ℃)	درمان كيلووات
الخسارة الإجمالية (عند درجة الحرارة المرجعية من ، ℃)	درمان كيلووات
تيار غير قابل للتحميل (عند الجهد المقنن)	0.75%
فئة العزل	الفئة F (درجة حرارة اللف القصوى المسموح بها للفئة F: ، ℃)
القدرة على تحمل الجهد المطبق	HV: 35kV/60s ؛ LV: 5kV/60s
كمية التفريغ الجزئي	عندما يتم تطبيق الجهد المقنن في الأوقات ، تكون جميع المراحل A/B/C أقل من (10)
قدرة تحمل دائرة قصيرة	3 اختبارات دائرة قصيرة في كل مرحلة ، لا إزاحة/تشوه للملفات ، أقصى انحراف تفاعل:
حد ارتفاع درجة الحرارة المتعرجة	≤ VA K
وضع التبريد	AF/

نطاق المواصفات

مصنفة القدرة	مزيج الجهد و نطاق التحلل			منخفض الضغط	دائرة مفتوحة الخسائر	الحمل خسارة	دائرة قصيرة مقاومة	لا تحميل الحالي	الجسم الوزن
مصنفة القدرة	مزيج الجهد و نطاق التحلل			منخفض الضغط	دائرة مفتوحة الخسائر	الحمل خسارة	دائرة قصيرة مقاومة	لا تحميل الحالي	الجسم الوزن
KVA	مرتفع التوتر	التنصت النطاق	انضم مجموعة ملصق	KV	ث	(، ℃) ث	%	%	كجم
30	6 6.5 10 10.5 11	± أو ± 2 × %	YynO أو داين 11	0.4	170	710	4	1.8	300
50					240	1000	5	1.5	380
80					330	1380	4	12	470
100					360	1570	4	1	560
125					420	1850	4	1	650
160					480	2130	4	1	780
200					550	2530	4	0.8	800
250					640	2760	4	0.8	1030
315					790	3470	4	0.7	1250
400					880	3990	4	0.7	1400
500					1040	4880	4	0.6	1600
630					1200	5880	4	0.6	1900
630					1170	5960	6	0.6	1900
800					1360	6960	6	0.5	2580
1000					1590	8130	6	0.5	2850
1250					1880	9690	6	5	3200
1600					2200	11730	6	0.5	3800
2000					2740	14450	6	0.4	4280
2500					3240	17170	6	0.4	5250

الرسم

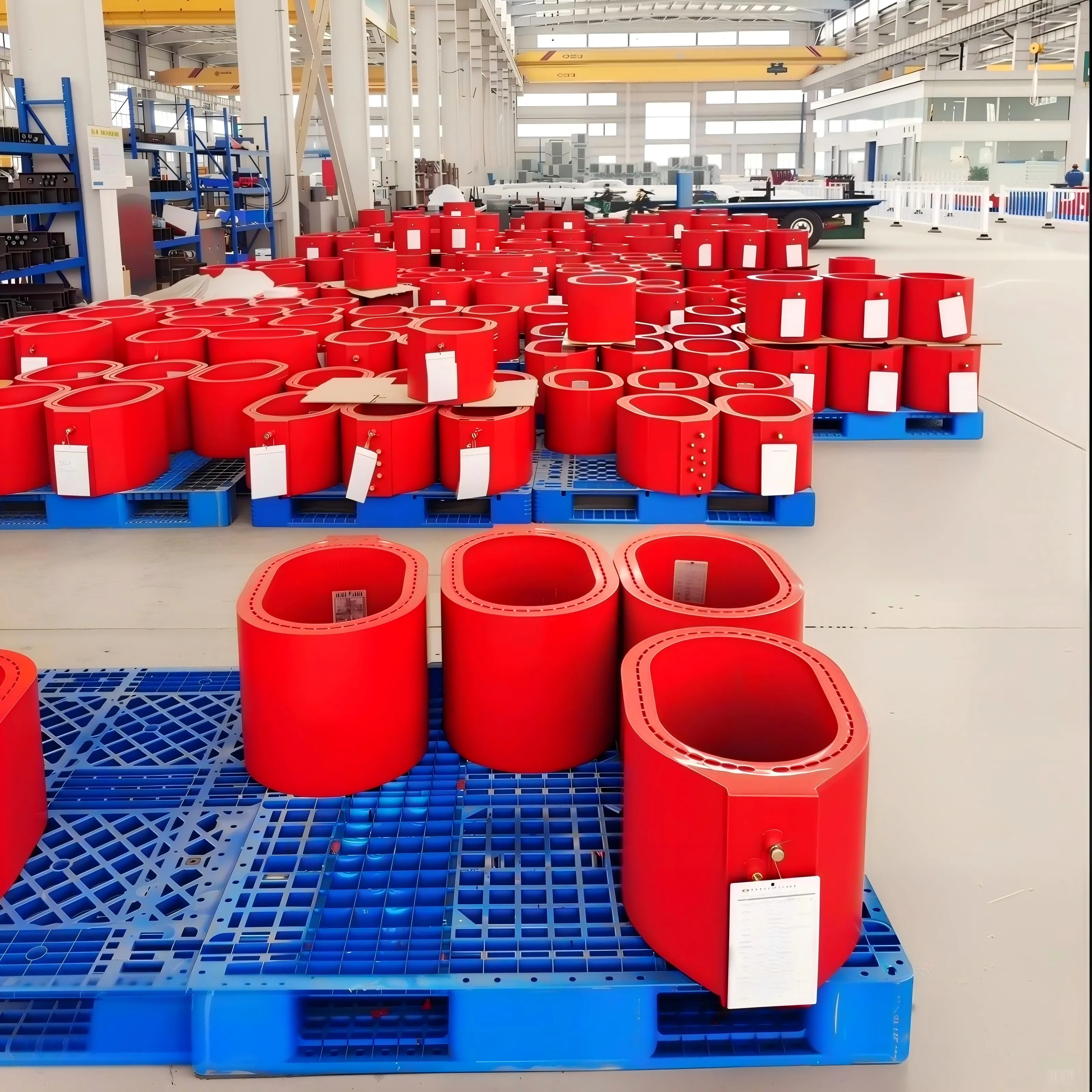

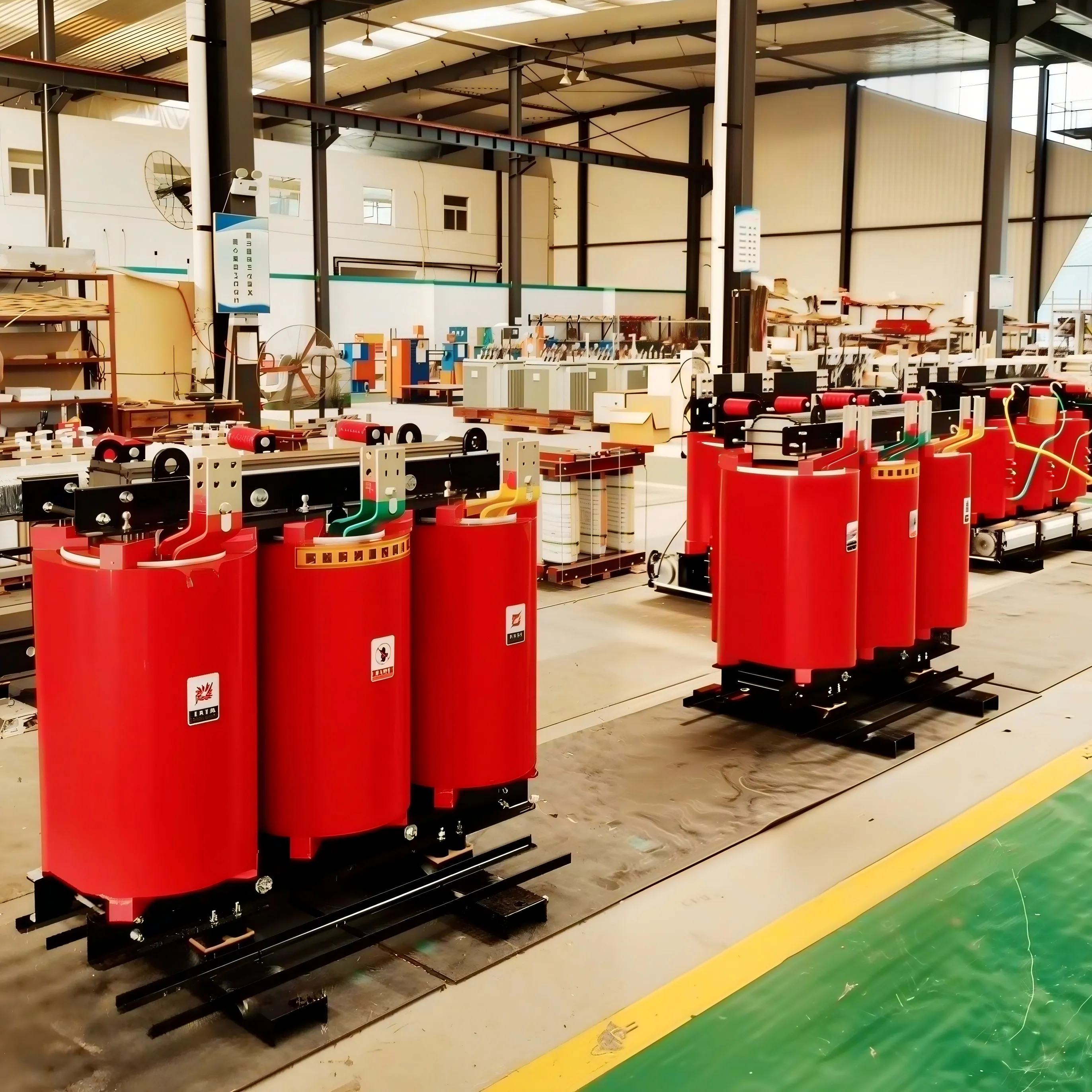

صور الإنتاج من المصنع
