الخسائر الخفية لمحولات التوزيع: ثقب أسود محتمل لتكاليف الكهرباء

في إجمالي تكاليف التشغيل للمصانع والمجمعات الصناعية ومشاريع البنية التحتية ، عادة ما تكون تكاليف الكهرباء ثالث أكبر إنفاق ، في المرتبة الثانية بعد المواد الخام والموارد البشرية. في حين أننا ملتزمون تمامًا بتحسين خطوط الإنتاج وتكثيف الحفاظ على الطاقة في الإدارة ، هل أغفلنا مصدر تكلفة مخفي يعمل باستمرار على تآكل الأرباح-محولات التوزيع؟ فهي ليست فقط جوهر إمدادات الطاقة ولكن أيضا نقطة عمياء محتملة في التحكم في التكاليف. فتحسين كفاءة الطاقة يعني جني أرباح ملموسة.

استنزاف الأرباح غير المرئي: فهم كيف تؤثر خسائر المحولات على فوائد المؤسسة

تعتبر خسائر المحولات أكثر بكثير من مجرد "استهلاك الطاقة الاحتياطية" ؛ فهي تمثل مشكلة منهجية في كفاءة الطاقة تؤثر بشكل مباشر على الأداء المالي للمؤسسة.

1. فقدان عدم التحميل (فقدان الحديد)

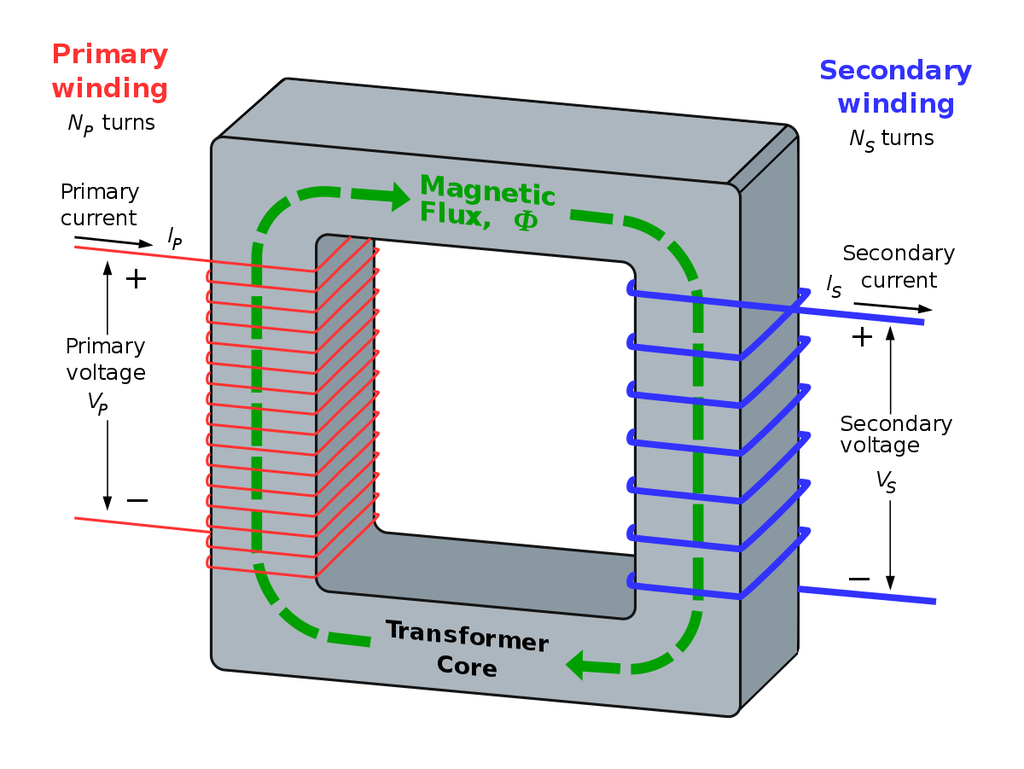

يشير فقدان عدم التحميل إلى استهلاك الطاقة الثابت الذي يحدث عند توصيل المحول بمصدر طاقة-حتى لو كان جانبه الثانوي لا يحمل أي حمولة-للحفاظ على المجال المغناطيسي الداخلي (الإثارة). تتكون هذه الخسارة بشكل رئيسي من خسارة التخلف وخسارة التيار الدوامي:

• فقدان التخلف: ينشأ عن تبديد الطاقة بسبب الاحتكاك بين المجالات المغناطيسية داخل القلب الحديدي عندما يتم ممغنط بشكل متكرر وإزالة المغناطيسية في مجال مغناطيسي متناوب.

• فقدان التيار الدوامي: يحدث عندما يحفز حقل مغناطيسي متناوب تيارات دائرية (تيارات الدوامة) داخل قلب الحديد ، مما يؤدي إلى فقدان الطاقة الحرارية.

السمة الرئيسية لفقدان عدم التحميل هي أنها خسارة متأصلة ومستمرة. يستمر طالما أن المحول متصل بشبكة الطاقة ، ويتم تحديد حجمه بواسطة المواد الأساسية وعملية التصنيع بمجرد تصميم المحول وإنتاجه. بالنسبة لمحول قديم أو غير فعال ، فإن تكاليف الكهرباء الناتجة عن فقدان عدم التحميل نقية ، نفقات التشغيل الثابتة طويلة الأجل-على غرار تكاليف "التمثيل الغذائي الأساسي" للمؤسسة-ويجب أن تكون الأولوية القصوى في عمليات التجديد الموفرة للطاقة.

2. خسارة الحمل (فقدان النحاس)

خسارة الحمل هي خسارة متغيرة تحدث عندما يعمل المحول تحت الحمل: يتدفق التيار عبر اللفات ذات الجهد العالي والمنخفض ، مما يولد الحرارة بسبب المقاومة الكامنة للموصلات. يشمل أيضًا الخسائر الناجمة عن تسرب الحقول المغناطيسية في المكونات الهيكلية.

وتتمثل خصائصه الأساسية في أنه يتناسب مع مربع تيار الحمل (P iα ²). هذا يعني أنه إذا تضاعف تيار الحمل ، فستتضاعف الخسارة أربعة أضعاف. بالإضافة إلى ذلك ، تزداد مقاومة الموصل مع درجة الحرارة-تحت الحمل نفسه ، ستؤدي درجات حرارة التشغيل المرتفعة للمحول إلى خسارة أكبر في الحمل. وبالتالي ، فإن خسارة الحمل هي تكلفة مشتقة مباشرة لأنشطة إنتاج المؤسسة: كلما زاد انشغالهم ، زادت تكاليف الكهرباء من هذه الخسارة.

ترتبط كفاءة التشغيل للمحول ارتباطًا وثيقًا بعامل الحمل الخاص به. تشغيله لفترة طويلة في حالة "معدات كبيرة الحجم ذات حمولة منخفضة" (عامل تحميل منخفض للغاية) سيأخذ الحمل العالي شبه المحدد كفاءته التشغيلية الشاملة بعيدًا عن نقطة التشغيل الاقتصادية المثلى ، مما يؤدي إلى هدر كبير في الطاقة.

(ملاحظة: تحت نفس الحجم والتصميم ، تولد المحولات المصنوعة من الألومنيوم النواة خسائر أعلى من المحولات النحاسية. مقال منفصل لنا يشرح المقارنة بين الاثنين.)

3. تكاليف خفية

خسائر عالية عادة ما تكون مصحوبة بتوليد الحرارة الزائد ، مما يسرع شيخوخة مواد العزل ويزيد من خطر التوقف. الخسائر الناجمة عن التوقف أكبر بكثير من هدر الطاقة نفسها. في الوقت نفسه ، تزيد الحرارة الزائدة من استهلاك الطاقة الإضافية لنظام التبريد وتؤدي إلى احتياجات صيانة أكثر تواترا.

مثال

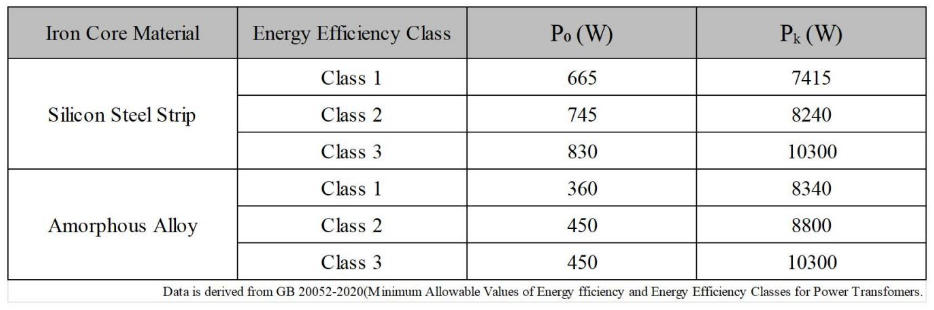

خذ محول ثلاثي الطور مغمور بالزيت بقوة 1000 كيلو فولت أمبير بجهد مقنن 10 كيلو فولت كمثال (المادة الأساسية: صفائح الفولاذ السليكونية):

تركيبة الخسارة الإجمالية: P = py + p1500 × β²

(حيث β هو عامل الحمولة ، مع أخذ متوسط قيمة الصناعة من ، أي ، β =.)

• كفاءة الطاقة من الفئة 2 = + من من من من من من من من من من الدرجة الأولى: 1500 × ² =

• كفاءة الطاقة من الفئة 3 = + من من من من من من من من الدرجة الأولى:?? ² = W W

من أجل التشغيل السنوي المستمر (بساعات) ، فإن توفير الطاقة السنوي لمنتج كفاءة الطاقة من الفئة 2 مقارنة بالفئة 3 الأولى هو:

* توفير الطاقة السنوي * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *

اثنين من التدابير الاستراتيجية لتحسين كفاءة الطاقة

الاستراتيجية 1:

الاستثمار في محولات عالية الكفاءة للطاقة على المدى الطويل روي

حدد بشكل استباقي محولات عالية الكفاءة للطاقة تتجاوز الحد الأدنى للمعايير الإلزامية. في وثيقة القاعدة النهائية لـ "معايير حفظ الطاقة لمحولات التوزيع" (RIN 1904-ae12) ، أجرت إدارة الطاقة الأمريكية (DOE) تحليلًا لتكاليف دورة الحياة لمحولات التوزيع ، تبين أن متوسط عمر خدمة هذه المعدات حوالي 32 عامًا.

وجدت الدراسة أنه على الرغم من أن المحولات ذات الكفاءة العالية لديها تكاليف شراء أعلى ، فإن إجمالي تكاليف دورة حياتها أقل. بالنسبة لمعظم المعدات التجارية والصناعية النموذجية ، يمكن تحقيق استرداد التكاليف في بضع سنوات فقط. وبالتالي ، فإن الاستثمار في محولات الطاقة عالية الكفاءة ليس فقط تدبيرًا مباشرًا للتحكم في التكلفة ولكنه أيضًا يعزز قدرات إدارة الطاقة في المؤسسة ، ويدعم بقوة أهداف التنمية المستدامة والتصنيع الأخضر.

الاستراتيجية 2:

تحسين حجم المحولات وإدارة الحمل

المفتاح هو معالجة عدم التطابق طويل الأجل بين سعة المحول والحمل الفعلي. إجراء تحليل الحمل الاحترافي لفهم أنماط استهلاك الطاقة بدقة:

• إذا ظل متوسط عامل الحمل منخفضًا لفترة طويلة ، استبدل المحول بوحدة ذات سعة مطابقة أكبر.

• بالنسبة للمرافق ذات تقلبات الحمل الكبيرة ، قم بتكوين نظام تزويد طاقة مشترك متعدد المحولات لضمان عمل المحول دائمًا في نطاق عالي الكفاءة.

وفي الوقت نفسه ، إذا سمحت الظروف ، نشر نظام مراقبة عبر الإنترنت لتتبع المعلمات الرئيسية (مثل الحمل ودرجة الحرارة) في الوقت الفعلي ، والتنسيق مع نظام تبريد ذكي للحفاظ على بيئة التشغيل المثلى. يمكن لهذا النهج القائم على البيانات ترقية استراتيجيات الصيانة من الإصلاح السلبي إلى الصيانة التنبؤية ، وبالتالي تقليل الخسائر مع تحسين موثوقية إمدادات الطاقة وعمر خدمة الأصول بشكل كبير.

الأسئلة الشائعة

س: ما هي أنواع الخسائر غير المرئية في المحولات ؟ ما مدى أهمية تأثيرهم ؟

أ: هناك نوعان:

1. خسارة عدم التحميل (فقدان الحديد ، موجود بمجرد تشغيله) ؛

2. خسارة الحمل (خسارة النحاس ، بما يتناسب مع مربع التيار).

التأثير: الخسائر العالية تزيد من تكاليف الكهرباء ، وتسريع الشيخوخة ، وتزيد من خطر الإغلاق.

س: كيف يتم اختيار محولات عالية الكفاءة ؟ هل هي فعالة من حيث التكلفة ؟

أ: إعطاء الأولوية لمنتجات الفئة 2 أو أعلى كفاءة. على الرغم من أن التكلفة الأولية أعلى قليلاً ، يمكن استرداد الاستثمار من خلال رسوم الكهرباء المحفوظة ، مما يجعلها أكثر اقتصادا طوال دورة الحياة بأكملها.

س: هل يؤدي الحمل المنخفض أو الحمل الزائد إلى تفاقم الخسائر ؟ كيفية حلها ؟

أ: نعم! نفايات الطاقة الكهربائية ذات الحمل المنخفض ، ويزيد الحمل الزائد من الخسائر. الحلول: استبدالها بمحولات ذات سعة مطابقة ، واعتماد مصدر طاقة متعدد المحولات ، ونشر أنظمة مراقبة ذكية + تبريد ، إلخ.

س: ما هي فترة الاسترداد للمحولات عالية الكفاءة ؟ ما هي الفوائد طويلة الأجل ؟

أ: فترة الاسترداد تتراوح من 4 إلى 10 سنوات للسيناريوهات الصناعية/التجارية. تشمل المزايا طويلة الأجل تخفيض رسوم الكهرباء ، وانخفاض تكاليف الصيانة ، وتقليل مخاطر الإغلاق ، والامتثال للسياسات البيئية.

س: كيف يمكن لهواوان المساعدة في تحسين كفاءة الطاقة ؟

أ: تقديم منتجات مخصصة وفقًا لاحتياجاتك لمساعدتك على تحقيق خطة تحسين كفاءة الطاقة بسرعة.

خاتمة

في البيئة الصناعية التنافسية للغاية اليوم ، إدارة التكاليف الاستراتيجية أمر بالغ الأهمية. تحسين كفاءة الطاقة منمحولات التوزيعهو استثمار طويل الأجل وموثوق به-فهو لا يحسن هوامش الربح بشكل فعال فحسب ، بل يعزز أيضًا المرونة التشغيلية للمؤسسة.
