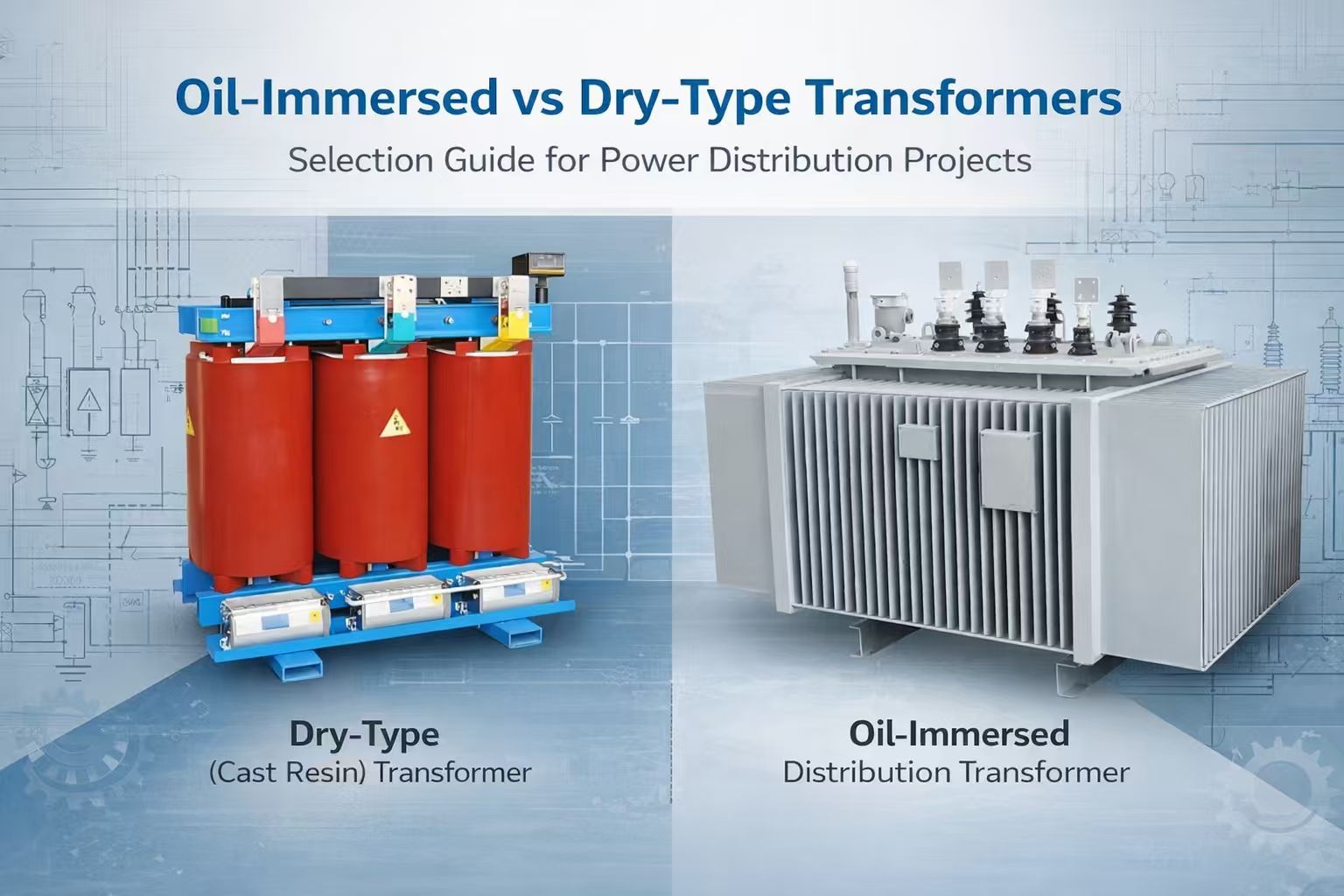

دليل اختيار المحولات المغمورة بالزيت مقابل المحولات من النوع الجاف: من الاختلافات إلى اتخاذ القرار

في مجالات أنظمة الطاقة وتوزيع الطاقة الصناعية ، تعمل المحولات كمعدات أساسية لتحويل الجهد ونقل الطاقة. يؤثر اختيارهم بشكل مباشر على سلامة النظام وتكاليف التشغيل والموثوقية على المدى الطويل. يواجه العديد من المشترين والمهندسين قرارًا حاسمًا في المشاريع العملية: هل يجب عليهم اختيار محول مغمور بالزيت أو محول جاف ؟

أنا. التعريفات الأساسية: الاختلافات الأساسية بين نوعين من المحولات

1. محول مغمور بالنفط

تستخدم المحولات المغمورة بالزيت الزيت العازل (مثل الزيوت المعدنية أو الإستر الاصطناعي) كعزل أساسي ووسيط تبديد الحرارة. يتم غمر اللفات والقلب الحديدي بالكامل في خزان نفط محكم الغلق ، مع تبديد الحرارة يتحقق من خلال دوران الزيت الطبيعي أو دوران الزيت القسري. تصنيف عادة في فئة العزل أ ، أنها تعتمد في المقام الأول على خصائص التبريد والعزل من النفط. بفضل خزان الزيت المغلق ، فإنها توفر مقاومة ممتازة للرطوبة ويمكن أن تتكيف مع الرطوبة العالية أو المناطق المرتفعة. مصممة حول المفاهيم الأساسية "لتبديد الحرارة بكفاءة وتحمل سعة كبيرة" ، وتستخدم على نطاق واسع في سيناريوهات عالية الجهد وعالية الطاقة.

2. محول من النوع الجاف

تعتمد المحولات الجافة بشكل أساسي على مواد عازلة صلبة (مثل راتنجات الإيبوكسي) أو عمليات صب الهواء/التفريغ ، ولا تتطلب أي زيت عازل على الإطلاق. يتم تبديد الحرارة بشكل أساسي من خلال تبريد الهواء الطبيعي أو تبريد الهواء القسري. مع درجات عزل أعلى (عادة فئة F أو H) ، يمكن لمحولات النوع الجاف أن تتحمل ارتفاعات درجات الحرارة الأكثر أهمية. بالإضافة إلى ذلك ، تضمن عمليات صب الإيبوكسي عالية الجودة مستويات تفريغ جزئية منخفضة للغاية ، مما يضمن موثوقية العزل التشغيلي على المدى الطويل. في حين أنها تمتلك مقاومة للرطوبة ، فئات حماية خاصة (e. ز. ، IP3X) أو معالجات مقاومة للرطوبة مطلوبة للبيئات عالية الرطوبة (مثل المناطق الساحلية) ، وتتأثر خصائص ارتفاع درجة حرارتها بالارتفاع. التصميم الخالي من الزيوت ، وهو ميزة أساسية ، يزيل بشكل أساسي مخاطر السلامة مثل تسرب الزيت والحرائق ، مما يجعلها أكثر ملاءمة لسيناريوهات التطبيقات ذات المتطلبات البيئية والسلامة الصارمة.

ثانيا. مقارنة بين النوع الجاف والمحولات المغمورة بالزيت في نفس السعة ومستوى الجهد (مع أخذ 1000kVA/10-11kV كمثال)

في المشاريع العملية ، يعتبر ، 10kva أو 11kV أحد أكثر مستويات القدرة والجهد في توزيع الطاقة الصناعية والتجارية.

في ظل نفس ظروف القدرة والجهد ، تظهر المحولات المغمورة بالزيت والجافة اختلافات كبيرة في الأداء والتكلفة وتركيز التطبيق.

في مشاريع Huawan العملية للطاقة الجديدة ، لنفس مستوى السعة ، يمكننا توفير حلول مغمورة بالزيت وجافة على حد سواء ، مع تصميمات محسنة مستهدفة تعتمد على بيئة المشروع ، خصائص الحمل ، وظروف الصيانة التشغيلية.

ثالثا. تكييف السيناريو: اقتراحات الاختيار لمشاريع مختلفة

1. السيناريوهات القابلة للتطبيق على المحولات المغمورة بالنفط

• محطات فرعية خارجية ، أنظمة محولات مثبتة على لوح ، ومشاريع نقل وتوزيع جانبية لشبكة الطاقة ؛

• المجمعات الصناعية ، ومصانع التصنيع الكبيرة ، والصناعات الثقيلة المعدنية (التي تتطلب مقاومة للأحمال الناتجة عن الصدمات أو الأحمال الزائدة المتكررة) ؛

• مشاريع طاقة جديدة (محطات تعزيز الطاقة الكهروضوئية وطاقة الرياح) ، تتميز بمقاومة قوية للطقس ومزايا تكلفة واضحة للقدرات الكبيرة ؛

• تجديد شبكة الطاقة الريفية والمشاريع الصناعية الحساسة للتكاليف الأولية مع بيئات التركيب المسموح بها.

2. السيناريوهات القابلة للتطبيق للمحولات من النوع الجاف

• المجمعات التجارية الحضرية ، ومباني المكاتب ، والمباني الفائقة الارتفاع (المثبتة في الطوابق السفلية أو الأعمدة الكهربائية) ؛

• الأماكن المزدحمة ذات متطلبات أمان عالية للغاية لإمدادات الطاقة ، مثل المستشفيات والمدارس ومراكز البيانات ؛

• مراكز النقل العام مثل مترو الأنفاق والمطارات ومحطات السكك الحديدية عالية السرعة (تقع بالقرب من المناطق المزدحمة مع معايير السلامة العالية من الحرائق) ؛

• البيئات الخطرة ذات المتطلبات المقاومة للانفجار (مثل الصناعات الكيميائية والتعدين) أو المناطق الحساسة بيئيا مثل مناطق حماية مصادر المياه والمناطق الحساسة بيئيا ؛

• سيناريوهات محدودة المساحة مثل غرف توزيع الطاقة في الأماكن المغلقة ، ومنشآت في منتصف الأرضية ، والأقبية ذات التهوية المحدودة ؛

• تجديد توزيع الطاقة للمناطق السكنية القديمة.

3. اختيار التفكير لنطاق تداخل السعة (1000kva-2500kva)

بالنسبة للقدرات ضمن هذا النطاق ، يلزم إجراء تقييم شامل: إذا تم تركيبه في محطة فرعية مستقلة خارجية مع فريق صيانة محترف والتركيز على فعالية التكلفة على المدى الطويل ، يفضل المحولات المغمورة بالزيت ؛ إذا تم تركيبها في الداخل مع متطلبات صارمة للحماية من الحريق والبيئة أو الصيانة غير المريحة ، تكون المحولات الجافة أكثر ملاءمة.

4. التكلفة والتشغيل والصيانة

1. التكلفة الاستثمارية الأولية

• المحولات المغمورة بالنفط: تكلفة أقل لسعة الوحدة ، خاصة بالنسبة لسيناريوهات السعة الكبيرة ، مع مزايا كبيرة في سعر الشراء الأولي. مناسبة للمشاريع ذات الميزانيات المحدودة ، ولكن قد يلزم النظر في مرافق الوقاية من الحرائق واحتواء النفط.

• المحولات الجافة: تؤدي عمليات التصنيع المعقدة إلى زيادة الاستثمار الأولي ، ولكن لا توجد حاجة إلى مرافق إضافية للحماية من الزيت أو مكافحة الحرائق.

2. تكاليف التشغيل والصيانة على المدى الطويل

• المحولات المغمورة بالزيت: تكاليف صيانة عالية ، تتطلب اختبار جودة الزيت بانتظام ، فحص الختم ، تنقية الزيت ، أو الاستبدال. ونفقات التشغيل والصيانة التراكمية طويلة الأجل مرتفعة نسبيا.

• محولات النوع الجاف: خالية من الصيانة بشكل أساسي ، ولا تتطلب سوى عمليات فحص بسيطة لإزالة الغبار والعزل ، مما يوفر المزيد من المزايا في تكاليف التشغيل على المدى الطويل.

3-الموجز

تتميز المحولات المغمورة بالنفط بتكاليف أولية أقل ولكن تكاليف تشغيل وصيانة أعلى ؛ المحولات من النوع الجاف لها تكاليف أولية أعلى ولكن تكاليف تشغيل وصيانة أقل.

V. الأسئلة الشائعة

س: هل محول النوع الجاف خالٍ تمامًا من الصيانة ؟

أ: ليس بالكامل ، ولكن الصيانة بسيطة. يتضمن بشكل أساسي فحص السحابات ، وإزالة الغبار ، وإجراء اختبارات مقاومة العزل ، دون الحاجة إلى التعامل مع الزيت العازل.

س: ما هو الأكثر أمانًا ، المحول المغمور بالنفط أو المحول الجاف من النوع ؟

أ: بشكل موضوعي ، تحمل المحولات المغمورة بالنفط مخاطر تسرب الزيت والنار مقارنة بالمحولات الجافة. ومع ذلك ، لا غنى عن عمليات تفتيش السلامة لكلا النوعين.

س: أي محول ينبغي تحديد أولوياته عندما تكون الميزانية محدودة ؟

أ: بالنسبة للبيئات الخارجية ، يمكن إعطاء الأولوية للمحولات المغمورة بالنفط ؛ بالنسبة للبيئات الداخلية ، حتى مع وجود ميزانية محدودة ، يوصى باستخدام محولات النوع الجاف لتجنب التكاليف الإضافية من تصحيحات السلامة اللاحقة.

س: هل اختيار سعة محول مناسبة تمامًا هو الأكثر فعالية من حيث التكلفة ؟

أ: قد تؤدي القدرة المطابقة تمامًا إلى ارتفاع تكاليف الاستبدال في المستقبل. بالنظر إلى نمو الحمل ، يجب اختيار السعة بهامش.

س: ما الفرق في مدة الخدمة بين المحولات المغمورة بالزيت والمحولات الجافة ؟

أ: في ظل ظروف التشغيل نفسها ، تتمتع المحولات الجافة من النوع بفترة خدمة أطول من 3-5 سنوات من المحولات المغمورة بالزيت.

VI. ملخص لفكر الاختيار

1. هل سيتم تثبيت المحول في الداخل أو في الخارج ؟ هل هناك قيود على المساحة أو بيئات رطبة ؟

2. هل لدى موقع المشروع حماية صارمة من الحرائق أو مقاومة للانفجار أو لوائح بيئية ؟

3. ما هي القدرة المصممة ومستوى الجهد ؟ هل من الضروري تحمل أحمال الصدمات أو الأحمال الزائدة المتكررة ؟

4. هل المشروع مجهز بفريق صيانة محترف ؟ هل العملية غير المراقب مطلوبة ؟

5. هل يعطي المشروع الأولوية لتكلفة الاستثمار الأولية أم السلامة والاقتصاد التشغيلي على المدى الطويل ؟

VII. الخلاصة: لا يوجد "أفضل" ، فقط "الأنسب"

كل المحولات المغمورة بالنفط والجافة لها مزايا تقنية ، مع عدم وجود تفوق أو دونية مطلقة. تبرز المحولات المغمورة بالنفط مع القدرة التنافسية الأساسية في "السعة الكبيرة ، والتكلفة المنخفضة ، والقدرة الزائدة القوية" ، والتكيف مع المشاريع الخارجية الكبيرة ؛ تؤدي المحولات الجافة من النوع الجاف في تطبيقات البيئة الداخلية والحساسة مع أبرز المعالم الأساسية "لسلامة عالية وصيانة منخفضة وصديقة للبيئة."

يجب أن يكون منطق الاختيار الصحيح: استنادًا إلى بيئة تركيب المشروع ، مع مراعاة متطلبات السلامة والبيئة كخط سفلي ، مع التركيز على احتياجات السعة والجهد ، والنظر في تكلفة دورة الحياة. بالنسبة للمشاريع الكبيرة أو الخاصة أو المعقدة ، يوصى بدعوة خبراء في الإمداد بالطاقة وتوزيعها ومصنعي المحولات لتقديم عروض خاصة خلال مرحلة التصميم للحصول على خطط اختيار مخصصة ، وضع أساس متين للتشغيل الآمن والمستقر لنظام الطاقة.
